jfreechart简明教程

本文先从通用的角度定义了与报表相关的各种概念。然后介绍了怎么应用JasperReport和Ireport设计报表，最后介绍了怎么使用JfreeChart生成图形报表。文章中出现的很多概念和定义都出自作者自己的思考，没有通用性，在阅读时请不必深究它的准确性。

1、 什么是报表，什么是报表应用程序

1.1  什么是报表

报表是数据统计结果的呈现。常见的报表格式有表格、数据立方体(多维表)、曲线图、直方图、饼图等等，其中以表格最为常见。

总结各种报表的共同特征，可以这样来定义报表的结构。一般来说，

Report = Title + Page(s) + Report Footer

Pages(s)表示一个报表可能有一页或多页

Page = PageHeader + Content + PageFooter

Content则代表真正的数据，它一般由若干列和若干行组成。

Content = ColumnHeader + Row(s) + ColumnFooter

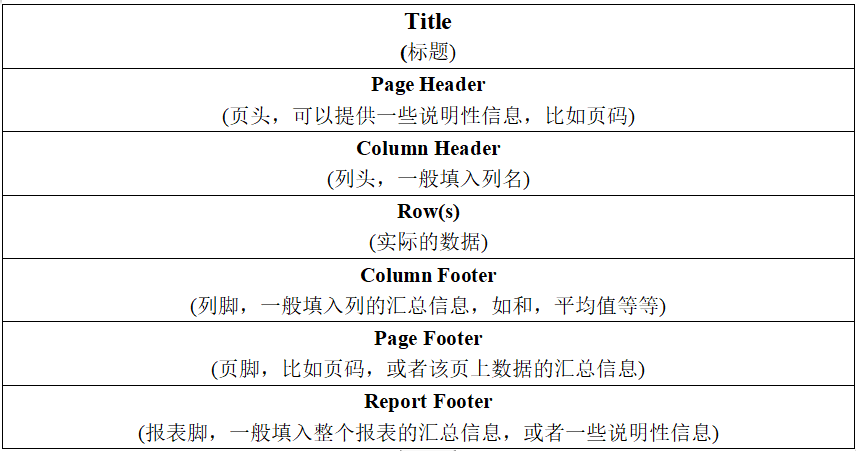

一个报表的结构可以表示为下图所示的树形：

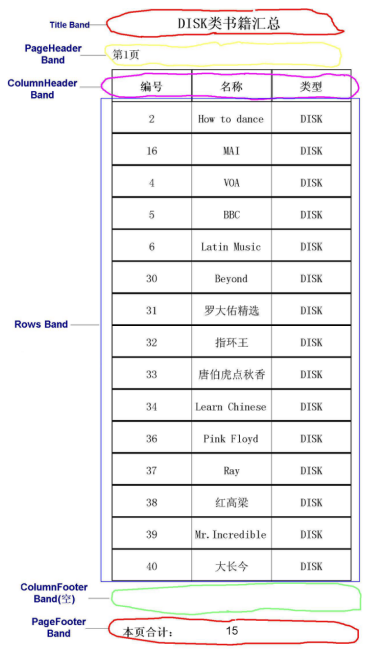

这棵树中的所有叶结点，就构成了报表的实体。一个叶结点一般称作一个Band， 从上到下排列，一个Report的组成如下图所示：

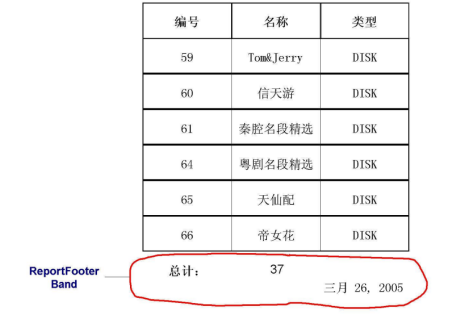

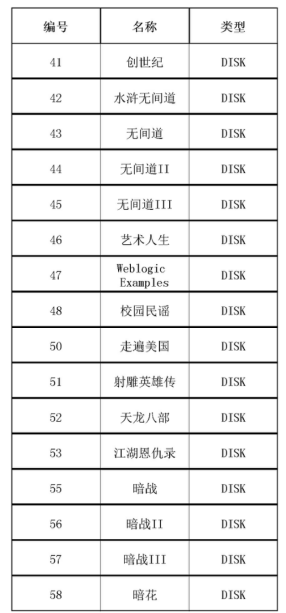

下图是一个报表的例子。它有3页。

1.2  计算机上的报表与报表应用程序

可以利用计算机处理数据和界面设计的功能来生成、展示报表。计算机上的报表的主要特点是动态化。

已经有各种各样的计算机报表设计工具，它们一般提供格式设计和数据填充等功能。广义地讲，EXCEL、WORD、甚至写字板都可以算作报表设计工具，但是它们没有定义专门的报表结构，也无法实现报表格式和报表数据的动态决定，无法实现计算机报表的“动态化”特性，也就是说不能用它来开发“报表应用程序”，所以它们一般不能视为报表设计工具。

而所谓报表应用程序，指的是能够在运行时动态地决定报表格式和报表数据的应用

程序，它必须要实现数据格式和数据内容之间的分离，也就是报表和数据源之间的分离。

一个报表应用程序可以定义为：

报表应用程序 = 报表 + 数据源 +  报表的具体应用。

报表由报表设计工具来设计。报表设计工具定义报表格式，以及报表内容与数据源之间的映射。具体地说就是定义报表的大小、形状和各个Band的内容。比如用设计报表的大小使它适于A4纸型，比如把报表脚的内容设为当前日期，或者定义Column Header 设为与数据库中字段的名字，在ColumnFooter Band中计算合计等等。常用的报表工具有应用于微软平台下的CrystalReport，用于Java平台下的JReport，StyleReport，Jasper Report等等。

数据源代表报表所显示数据的来源。数据源并非某个具体的数据库或表。一般来说，报表中的数据源可以理解为一个ResultSet，典型的情况下，它是执行某个SQL查询后得到的结果。ResultSet除了来自关系数据库，也可以取自XML数据源，或者自定义的任何一种数据源。因此，需注意“Datasource”在不同的上下文里有不同的指代，有时它指Query，有时指ResultSet，有时指底层的数据库/数据源实体。

报表的具体应用指的是：

从信息系统设计的角度来说，

（1） 怎么样让用户在程序运行时自定义报表数据的内容（比如是得到今年的税务报表还是去年的）

（2） 怎么样把报表提交给用户（是以WEB方式展现，还是让用户保存为EXCEL文件）

（3） 采取什么样的系统架构（是桌面应用程序，还是C/S或者B/S应用程序）

这几个问题都要通过程序设计的途径来解决，并且解决的方案要到报表设计工具的制约。比如说如果使用Jasper Report技术，由于JasperReport是单纯的报表设计工具，开发者必须手工编写访问报表的程序。而如果使用JReport技术，由于JReport的开发商提供了一个作为独立WEB服务器的JREntSrver，这个服务器可以部署报表并自动生成访问报的表的页面，这时就可以减少很多代码编写的工作量。

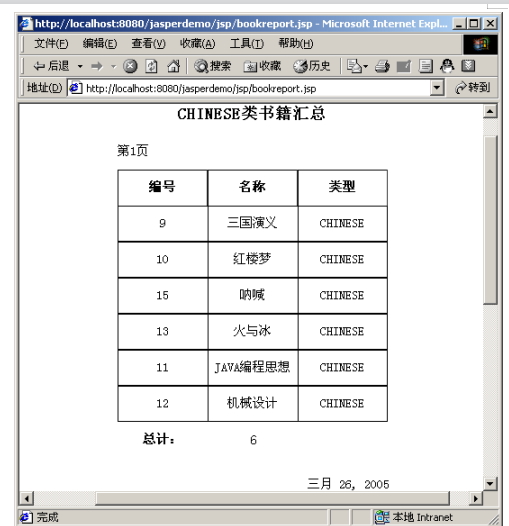

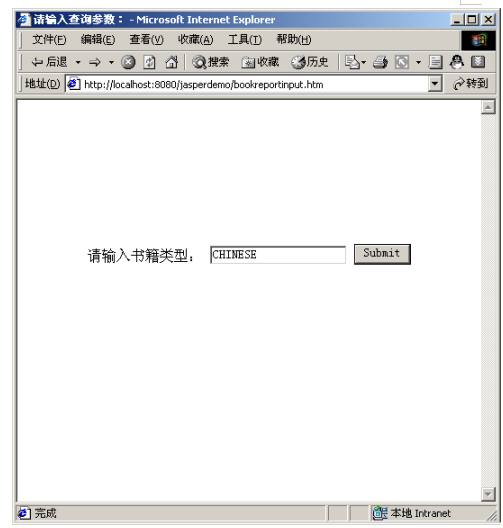

为帮助理解，下图给出了一个非常简单的基于WEB的报表应用程序。它用于按书类汇总书籍信息。

作者对报表和报表应用程序的定义或许并不严谨，但亦不失为一种有意义的框架。脑中有了这个架构，可以为与报表相关的开发提供引导作用。下面就以一种具体的报表设计技术------JasperReport为例，介绍这个框架的具体实现。

1、 JasperReport及其他

基于JAVA平台的报表设计工具有很多，有的为商业软件，有的则是开源软件。在所有的开源软件中，JasperReport的应用最广泛。本章先介绍JasperReport的基本要领，并给出学习JasperReport的辅助材料，然后介绍用于辅助JasperReport开发的GUI工具Ireport。最后通过一个的实例来介绍怎么用JasperReport+Ireport+JSP开发完整的WEB报表应用程序。

 2.1 报表设计工具概述

 正如前一章所说，除了界面设计，报表设计工具的另一个功能就是告诉应用程序怎么样填充Title、Page Header等Band。对Rows Band，报表设计工具通过定义报表数据与数据源（ResultSet）之间的对应关系来确定怎么样填充Rows Band。对其他的几个Band，如果Band的内容是不变的(static)，则可用设计工具直接写出这些内容。然而在多数情形下，其他Band和Rows Band一样，内容是动态变化的（即运行时才确定的）。举例来说，一个报表会在某个Footer Band显示汇总信息（如“合计”），它的值在设计阶段确定；一个报表可能要求在表尾显示报表生成的日期，它的值也是动态的。

概括起来，一个报表设计工具的功能有以下几点：

1、 报表的外观、布局设计

2、 设置报表数据与数据源数据之间的对应关系，并要求按用户输入的不同参数得到不同的ResultSet。

3、 提供一种灵活性，以使开发者能动态确定各个Band的内容。

下面就以JasperReport为例，看看一个报表设计工具是怎样实现上述几种功能的。
