struts2源代码分析

c#小王子 c#小王子 2022-04-13 265 Java

本章讲述Struts2的工作原理。

  读者如果曾经学习过Struts1.x或者有过Struts1.x的开发经验,那么千万不要想当然地以为这一章可以跳过。实际上Struts1.x与Struts2并无我们想象的血缘关系。虽然Struts2的开发小组极力保留Struts1.x的习惯,但因为Struts2的核心设计完全改变,从思想到设计到工作流程,都有了很大的不同。

  Struts2是Struts社区和WebWork社区的共同成果,我们甚至可以说,Struts2是WebWork的升级版,他采用的正是WebWork的核心,所以,Struts2并不是一个不成熟的产品,相反,构建在WebWork基础之上的Struts2是一个运行稳定、性能优异、设计成熟的WEB框架。

  本章主要对Struts的源代码进行分析,因为Struts2与WebWork的关系如此密不可分,因此,读者需要下载xwork的源代码,访问http://www.opensymphony.com/xwork/download.action即可自行下载。

  下载的Struts2源代码文件是一个名叫struts-2.1.0-src.zip的压缩包,里面的目录和文件非常多,读者可以定位到struts-2.1.0-src"struts-2.0.10"src"core"src"main"java目录下查看Struts2的源文件,如图14所示。


struts2源代码分析


主要的包和类

  Struts2框架的正常运行,除了占核心地位的xwork的支持以外,Struts2本身也提供了许多类,这些类被分门别类组织到不同的包中。从源代码中发现,基本上每一个Struts2类都访问了WebWork提供的功能,从而也可以看出Struts2与WebWork千丝万缕的联系。但无论如何,Struts2的核心功能比如将请求委托给哪个Action处理都是由xwork完成的,Struts2只是在WebWork的基础上做了适当的简化、加强和封装,并少量保留Struts1.x中的习惯。

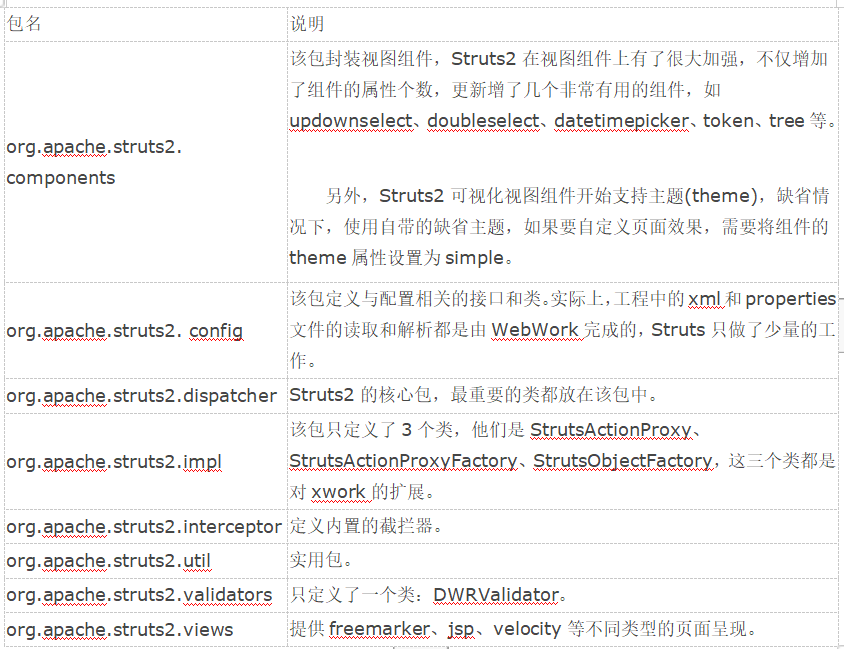

  以下是对各包的简要说明:

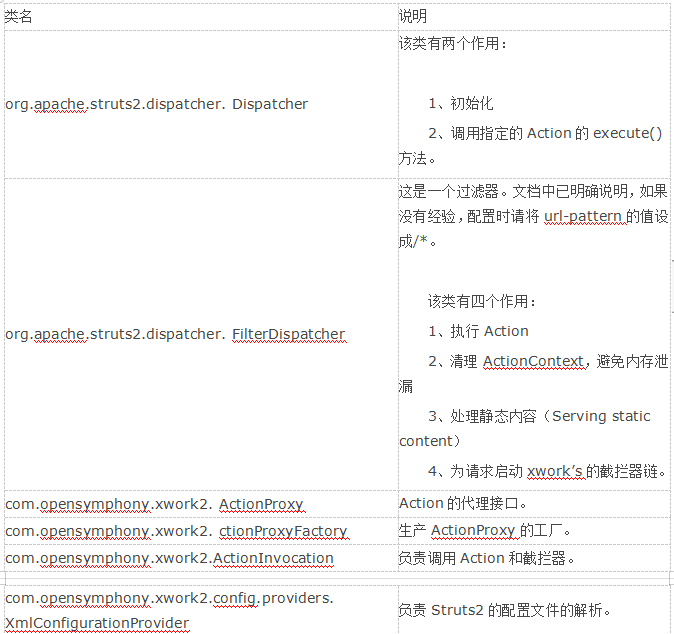

下表是对一些重要类的说明:



Struts2的工作机制3.1Struts2体系结构图

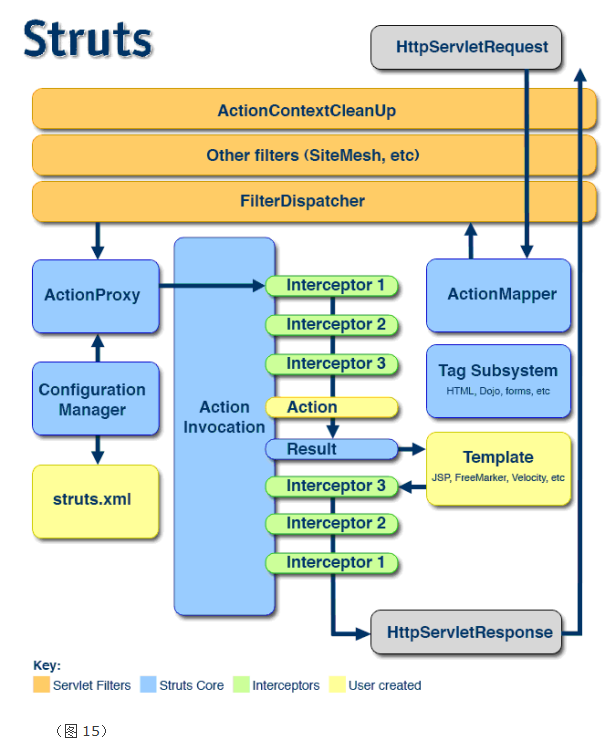

  Strut2的体系结构如图15所示:




 3.2Struts2的工作机制

  从图15可以看出,一个请求在Struts2框架中的处理大概分为以下几个步骤:

  1、客户端初始化一个指向Servlet容器(例如Tomcat)的请求;

  2、这个请求经过一系列的过滤器(Filter)(这些过滤器中有一个叫做ActionContextCleanUp的可选过滤器,这个过滤器对于Struts2和其他框架的集成很有帮助,例如:SiteMesh Plugin);

  3、接着FilterDispatcher被调用,FilterDispatcher询问ActionMapper来决定这个请求是否需要调用某个Action;

  4、如果ActionMapper决定需要调用某个Action,FilterDispatcher把请求的处理交给ActionProxy;

  5、ActionProxy通过Configuration Manager询问框架的配置文件,找到需要调用的Action类;

  6、ActionProxy创建一个ActionInvocation的实例。

  7、ActionInvocation实例使用命名模式来调用,在调用Action的过程前后,涉及到相关拦截器(Intercepter)的调用。

  8、一旦Action执行完毕,ActionInvocation负责根据struts.xml中的配置找到对应的返回结果。返回结果通常是(但不总是,也可能是另外的一个Action链)一个需要被表示的JSP或者FreeMarker的模版。在表示的过程中可以使用Struts2 框架中继承的标签。在这个过程中需要涉及到ActionMapper。

  注:以上步骤参考至网上,具体网址已忘记。在此表示感谢!

  3.3Struts2源代码分析

  和Struts1.x不同,Struts2的启动是通过FilterDispatcher过滤器实现的。下面是该过滤器在web.xml文件中的配置:

  代码清单6:web.xml(截取)

  <filter>
    <filter-name>struts2</filter-name>
    <filter-class>
      org.apache.struts2.dispatcher.FilterDispatcher
    </filter-class>
  </filter>
  <filter-mapping>
    <filter-name>struts2</filter-name>
    <url-pattern>/*</url-pattern>
  </filter-mapping>

  Struts2建议,在对Struts2的配置尚不熟悉的情况下,将url-pattern配置为/*,这样该过滤器将截拦所有请求。

  实际上,FilterDispatcher除了实现Filter接口以外,还实现了StrutsStatics接口,继承代码如下:

  代码清单7:FilterDispatcher结构

publicclass FilterDispatcher implements StrutsStatics, Filter {
}

  StrutsStatics并没有定义业务方法,只定义了若干个常量。Struts2对常用的接口进行了重新封装,比如HttpServletRequest、HttpServletResponse、HttpServletContext等。 以下是StrutsStatics的定义:

  代码清单8:StrutsStatics.java

publicinterface StrutsStatics {
  /**
   *ConstantfortheHTTPrequestobject.
   */
  publicstaticfinal String HTTP_REQUEST = "com.opensymphony.xwork2.dispatcher.HttpServletRequest";
  /**
   *ConstantfortheHTTPresponseobject.
   */
  publicstaticfinal String HTTP_RESPONSE = "com.opensymphony.xwork2.dispatcher.HttpServletResponse";
  /**
   *ConstantforanHTTPrequest dispatcher}.
   */
  publicstaticfinal String SERVLET_DISPATCHER = "com.opensymphony.xwork2.dispatcher.ServletDispatcher";
  /**
   *Constantfortheservlet context}object.
   */
  publicstaticfinal String SERVLET_CONTEXT = "com.opensymphony.xwork2.dispatcher.ServletContext";
  /**
   *ConstantfortheJSPpage context}.
   */
publicstaticfinal String PAGE_CONTEXT = "com.opensymphony.xwork2.dispatcher.PageContext";
  /**ConstantforthePortletContextobject*/
  publicstaticfinal String STRUTS_PORTLET_CONTEXT = "struts.portlet.context";
}

  容器启动后,FilterDispatcher被实例化,调用init(FilterConfig filterConfig)方法。该方法创建Dispatcher类的对象,并且将FilterDispatcher配置的初始化参数传到对象中(详情请参考代码清单10),并负责Action的执行。然后得到参数packages,值得注意的是,还有另外三个固定的包和该参数进行拼接,分别是org.apache.struts2.static、template、和org.apache.struts2.interceptor.debugging,中间用空格隔开,经过解析将包名变成路径后存储到一个名叫pathPrefixes的数组中,这些目录中的文件会被自动搜寻。

  代码清单9:FilterDispatcher.init()方法

  publicvoid init(FilterConfig filterConfig) throws ServletException {
    this.filterConfig = filterConfig;
    dispatcher = createDispatcher(filterConfig);
    dispatcher.init();
    String param = filterConfig.getInitParameter("packages");
    String packages = "org.apache.struts2.static template org.apache.struts2.interceptor.debugging";
    if (param != null) {
      packages = param + " " + packages;
    }
    this.pathPrefixes = parse(packages);
}
  代码清单10:FilterDispatcher.createDispatcher()方法
  protected Dispatcher createDispatcher(FilterConfig filterConfig) {
    Map<String,String> params = new HashMap<String,String>();
    for (Enumeration e = filterConfig.getInitParameterNames(); e.hasMoreElements(); ) {
      String name = (String) e.nextElement();
      String value = filterConfig.getInitParameter(name);
      params.put(name, value);
    }
    returnnew Dispatcher(filterConfig.getServletContext(), params);
  }

  当用户向Struts2发送请求时,FilterDispatcher的doFilter()方法自动调用,这个方法非常关键。首先,Struts2对请求对象进行重新包装,此次包装根据请求内容的类型不同,返回不同的对象,如果为multipart/form-data类型,则返回MultiPartRequestWrapper类型的对象,该对象服务于文件上传,否则返回StrutsRequestWrapper类型的对象,MultiPartRequestWrapper是StrutsRequestWrapper的子类,而这两个类都是HttpServletRequest接口的实现。包装请求对象如代码清单11所示:

  代码清单11:FilterDispatcher.prepareDispatcherAndWrapRequest()方法

protectedHttpServletRequest prepareDispatcherAndWrapRequest(
    HttpServletRequest request,
    HttpServletResponse response) throws ServletException {
    Dispatcher du = Dispatcher.getInstance();
    if (du == null) {
      Dispatcher.setInstance(dispatcher);
      dispatcher.prepare(request, response);
    } else {
      dispatcher = du;
    }
    try {
      request = dispatcher.wrapRequest(request, getServletContext());
    } catch (IOException e) {
      String message = "Could not wrap servlet request with MultipartRequestWrapper!";
      LOG.error(message, e);
      thrownew ServletException(message, e);
    }
    return request;
}

  request对象重新包装后,通过ActionMapper的getMapping()方法得到请求的Action,Action的配置信息存储在ActionMapping对象中,该语句如下:mapping = actionMapper.getMapping(request, dispatcher.getConfigurationManager());。下面是ActionMapper接口的实现类DefaultActionMapper的getMapping()方法的源代码:

  代码清单12:DefaultActionMapper.getMapping()方法

  public ActionMapping getMapping(HttpServletRequest request,
      ConfigurationManager configManager) {
    ActionMapping mapping = new ActionMapping();
    String uri = getUri(request);//得到请求路径的URI,如:testAtcion.action或testAction!method
    uri = dropExtension(uri);//删除扩展名,默认扩展名为action,在代码中的定义是List extensions = new ArrayList() {{ add("action");}};
    if (uri == null) {
      returnnull;
    }
    parseNameAndNamespace(uri, mapping, configManager);//从uri变量中解析出Action的name和namespace
    handleSpecialParameters(request, mapping);//将请求参数中的重复项去掉
    //如果Action的name没有解析出来,直接返回
    if (mapping.getName() == null) {
      returnnull;
    }
    //下面处理形如testAction!method格式的请求路径
    if (allowDynamicMethodCalls) {
      // handle "name!method" convention.
      String name = mapping.getName();
      int exclamation = name.lastIndexOf("!");//!是Action名称和方法名的分隔符
      if (exclamation != -1) {
        mapping.setName(name.substring(0, exclamation));//提取左边为name
        mapping.setMethod(name.substring(exclamation + 1));//提取右边的method
      }
    }
    return mapping;
  }

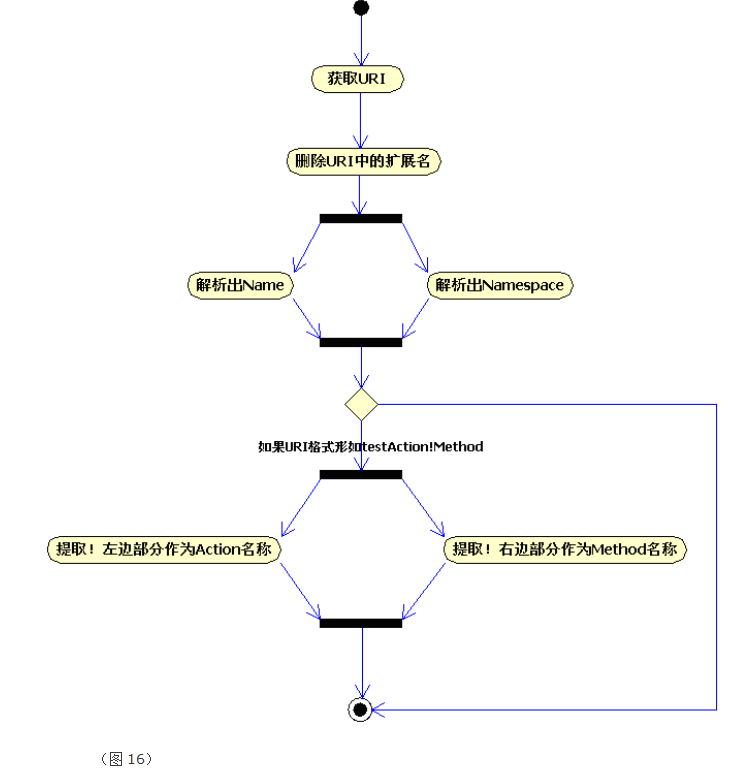

  该代码的活动图如下:



 从代码中看出,getMapping()方法返回ActionMapping类型的对象,该对象包含三个参数:Action的name、namespace和要调用的方法method。

  如果getMapping()方法返回ActionMapping对象为null,则FilterDispatcher认为用户请求不是Action,自然另当别论,FilterDispatcher会做一件非常有意思的事:如果请求以/struts开头,会自动查找在web.xml文件中配置的packages初始化参数,就像下面这样(注意粗斜体部分):

  代码清单13:web.xml(部分)

  <filter>
    <filter-name>struts2</filter-name>
    <filter-class>
      org.apache.struts2.dispatcher.FilterDispatcher
    </filter-class>
    <init-param>
      <param-name>packages</param-name>
      <param-value>com.lizanhong.action</param-value>
    </init-param>
  </filter>

【下载地址】

百度网盘链接:https://pan.baidu.com/s/1WSrtpkIunVgUuRIXhgB3jQ

提取码:5s11
